एक ही प्लास्टिक से बनी सामग्री और विभिन्न प्लास्टिक से बने सामग्री को कई तरीकों का उपयोग करके जोड़ा जा सकता है। उदाहरण के लिए, वेल्डिंग एक सामान्य जुड़ने की प्रक्रिया है। विशेष रूप से जब चिपकने वाला पर्याप्त या लंबे समय तक चलने वाले कनेक्शन की गारंटी नहीं दे सकता है। प्लास्टिक वेल्डिंग एक सतह बंधन नहीं है; यह एक मजबूत सामग्री बंधन है। हालांकि, यह केवल तथाकथित थर्माप्लास्टिक सामग्री (जो गर्म होने पर बन सकता है) पर लागू होता है।
1। थर्माप्लास्टिक सामग्री: मुख्य रूप से रैखिक आणविक श्रृंखलाओं से बना, वे गर्म होने पर एक दूसरे के खिलाफ स्लाइड करते हैं, प्लास्टिक की लचीलापन और वेल्डेबिलिटी देते हैं।
2। लोच: आणविक श्रृंखलाओं के एक विस्तृत नेटवर्क से बना, गर्मी कम होने के बाद वे अपने मूल राज्य में लौट आएंगे। इसलिए, इसे वेल्डिंग प्रक्रिया के माध्यम से नहीं बनाया जा सकता है।
3। थर्मोसेटिंग राल: कसकर इंटरलॉक किए गए आणविक श्रृंखलाओं से बना। गर्मी उनकी संरचना को नष्ट कर देगी, जिसका अर्थ है कि पिघलना और वेल्डिंग असंभव है।
थर्माप्लास्टिक सामग्री
केवल एक ही थर्माप्लास्टिक सामग्री समान रूप से (समान रूप से) वेल्डेड हो सकती है। PTFE को छोड़कर सभी थर्माप्लास्टिक सामग्री को वेल्डेड किया जा सकता है। हालांकि, प्लास्टिक के बीच सामग्री विशिष्ट अंतर हैं:
1। एबीएस (एक्रिलोनिट्राइल ब्यूटाडीन स्टाइलिन)
इसे आसानी से वेल्डेड किया जा सकता है। वेल्डिंग तापमान 270 और 310 डिग्री सी के बीच है।
2। पीएस (पॉलीस्टाइनिन)
इसे आसानी से वेल्डेड भी किया जा सकता है। वेल्डिंग तापमान 270 और 310 डिग्री सी के बीच है।
3। पीपी (पॉलीप्रोपाइलीन)
पीपी के तेजी से दहन के कारण, तापमान और हीटिंग समय की बारीकी से निगरानी करना आवश्यक है। वेल्डिंग तापमान 230 और 280 डिग्री सी के बीच है।
4। पीई (पॉलीथीन)
इसे आसानी से वेल्डेड किया जा सकता है, लेकिन पारंपरिक चिपकने वाले का उपयोग बॉन्डिंग के लिए नहीं किया जा सकता है। वेल्डिंग तापमान 220 और 280 डिग्री सी के बीच है।
5। पीवीसी (पॉलीविनाइल क्लोराइड)
तापमान और हीटिंग समय पर पूरा ध्यान दिया जाना चाहिए, क्योंकि पीवीसी बहुत जल्दी जलता है और हाइड्रोक्लोरिक एसिड बनाता है। वेल्डिंग तापमान 250 और 280 डिग्री सी के बीच है।
6। पीएमएमए (पॉलीमेथाइल मेथैक्रिलेट)
आमतौर पर ऐक्रेलिक ग्लास के रूप में जाना जाता है। इसे आसानी से वेल्डेड किया जा सकता है। वेल्डिंग तापमान 120 और 180 डिग्री सी के बीच है।
7। पीसी (पॉली कार्बोनेट)
इसे आसानी से वेल्डेड भी किया जा सकता है। वेल्डिंग तापमान 270 और 310 डिग्री सी के बीच है।
निर्णायक सामग्री गुण

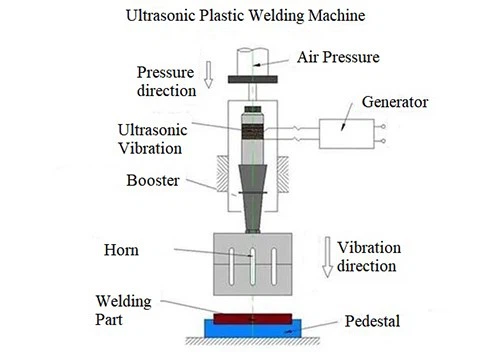

सामग्रियों की विशेषताएं सटीक और प्रभावी वेल्डिंग प्रक्रियाओं में महत्वपूर्ण भूमिका निभाती हैं:
1। लोचदार मॉड्यूल (ई-मैडल्ट) बल लागू होने पर प्लास्टिक के तनाव और विस्तार का वर्णन करता है। इलेक्ट्रॉनिक मॉड्यूल जितना बड़ा होगा, सामग्री का ध्वनि संचरण उतना ही बेहतर होगा।
2। शॉक अवशोषण उस डिग्री का वर्णन करता है जिसमें प्लास्टिक अवशोषित करता है और यांत्रिक कंपन को परिवर्तित करता है। J की भिगोना जितना अधिक होगा, गर्मी उत्पादन उतना ही मजबूत होगा, क्योंकि अधिक कंपन ऊर्जा गर्मी में परिवर्तित हो जाती है।
3। वह बिंदु जिस पर एक पिघलने बिंदु सामग्री एक ठोस से एक तरल में बदल जाती है। यह निर्धारित करता है कि वेल्डिंग प्रक्रिया के लिए कितनी गर्मी की आवश्यकता होती है।
4। पिघल चिपचिपापन: प्लास्टिक के पिघले हुए हिस्से की प्रवाह दर कितनी तेजी से है। कनेक्शन क्षेत्र में कठिन पिघलते हैं, जिसके परिणामस्वरूप अधिक समान प्रक्रिया होती है।
प्रभाव कारक
विभिन्न बाहरी कारक प्लास्टिक की वेल्डेबिलिटी को प्रभावित कर सकते हैं:
नकारात्मक प्रभाव
1। अग्नि प्रतिरोधी एडिटिव्स: एडिटिव्स बाहरी प्रभावों के कारण प्लास्टिक को अपमानित करने से रोक सकते हैं। हालांकि, इसका मतलब यह भी है कि एडिटिव्स अल्ट्रासाउंड के साथ प्लास्टिक का इलाज करना अधिक कठिन बनाते हैं।
2। नमी (विशेष रूप से पॉलियामाइड): यदि प्लास्टिक की नमी अधिक है, तो यह वेल्डिंग प्रक्रिया के दौरान वाष्पित हो जाएगा। इससे बुलबुले कनेक्शन क्षेत्र में दिखाई देंगे, जिससे झरझरा वेल्डिंग जोड़ों का कारण बन जाएगा।
सकारात्मक प्रभाव
1। फाइबरग्लास: प्लास्टिक की कठोरता, क्रूरता और ताकत को बढ़ाता है, जिससे ध्वनि की चालकता में सुधार होता है, विशेष रूप से अर्ध क्रिस्टलीय प्लास्टिक में।
2। ग्लास मोतियों: प्लास्टिक के दबाव प्रतिरोध को बढ़ाएं, जिससे ध्वनि की चालकता में सुधार हो, विशेष रूप से अर्ध क्रिस्टलीय प्लास्टिक में।
