विवरण:
अल्ट्रासोनिक एनालाइज़र 520A को चीन सिंघुआ विश्वविद्यालय के ऑटोमेशन विभाग और चीनी विज्ञान अकादमी द्वारा संयुक्त रूप से विकसित किया गया है। पीज़ोइलेक्ट्रिक अल्ट्रासोनिक उपकरणों और एकीकृत समाधानों के उपकरणों का पता लगाने में इसका व्यापक रूप से उपयोग किया गया था।
अल्ट्रासोनिक माप के लिए ऊंचाई, प्रवेश सर्कल ग्राफ सबसे महत्वपूर्ण है। दो ग्राफिक्स का लॉगरिदमिक ग्राफ (दो ग्राफिक्स योग्य की पहचान करने का मुख्य तरीका है), और एक दर्जन से अधिक पैरामीटर: अनुनाद आवृत्ति एफएस, अधिकतम चालकता जीमैक्स, आधा पावर आवृत्ति बिंदु एफ 2-एफ 1, समानांतर या विरोधी अनुनाद आवृत्ति एफपी, यांत्रिक गुणवत्ता कारक क्यूएम, फ्री कैपेसिटेंस सीटी, गतिशील प्रतिरोध आर 1, गतिशील प्रेरण एल 1, गतिशील कैपेसिटेंस सी 1, स्टेटिक कैपेसिटेंस सीओ, इलेक्ट्रोमैकेनिकल युग्मन गुणांक केफ़।
पैरामीटर:
ऑपरेटिंग निर्देश
1. उपकरण विशिष्ट बिजली आपूर्ति को बाएं पीछे के पांच कोर एविएशन प्लग से कनेक्ट करें, और फिर उपकरण के बाईं ओर स्विच चालू करें।
सिस्टम शुरू होने के बाद, संबंधित ऑपरेशन इंटरफ़ेस में प्रवेश करने के लिए "चीनी" या "अंग्रेजी" दर्ज करें।
3. कृपया दोनों सिरों पर परीक्षण फिक्स्चर को मध्य दो बीएनसी परीक्षण सिरों से कनेक्ट करें (यदि यह एक सिरेमिक विशिष्ट फिक्स्चर है, तो इसे आसानी से सभी चार बीएनसी परीक्षण सिरों से सीधे जोड़ा जा सकता है)
4. "प्रारंभ" आवृत्ति और "अंत" आवृत्ति, दोनों को "KHz" में सेट करें। क्योंकि यह एक टच स्क्रीन है, इनपुट स्थिति दबाने पर इनपुट कीबोर्ड पॉप अप हो जाएगा।
5. पता लगाने की सटीकता निर्धारित करें। परीक्षण बिंदुओं की आवश्यक संख्या के आधार पर कुल छह स्तर हैं: तेज़, सामान्य, मध्यम, उच्च, उच्चतर, उच्चतम। यदि डिवाइस का क्यूएम कम है, तो उच्च स्तर का चयन करें; यदि डिवाइस का क्यूएम ऊंचा है, तो बाद वाला गियर चुनें। गियर जितना निचला होगा, माप बिंदु उतने ही कम होंगे और समय भी कम होगा। गियर जितना ऊँचा होगा, माप बिंदु उतने ही अधिक होंगे और समय भी उतना ही अधिक होगा। गियर चुनने के लिए केवल यह सुनिश्चित करना आवश्यक है कि प्रवेश चक्र मोटे तौर पर गोलाकार हो, जिससे माप का समय बचाया जा सकता है। सबसे कम तेज़ माप बिंदु लगभग 200 अंक है, और उच्चतम उच्चतम माप बिंदु लगभग 2000 अंक है। उदाहरण के लिए, सामान्य तौर पर, रिवर्स रडार के लिए पहले गियर फास्ट का चयन करना पर्याप्त है, लेकिन अल्ट्रासोनिक वेल्डिंग के लिए, उच्चतम गियर हाईएस्ट का चयन करना होगा। माप शुरू करने के लिए "प्रारंभ" दबाएँ, और प्रगति पट्टी माप के दौरान माप प्रगति प्रदर्शित करती है। यदि मापा गया "प्रवेश सर्कल वक्र" एक पूर्ण सर्कल नहीं बना सकता है, तो माप से पहले "सटीकता सेटिंग" को एक स्तर तक बढ़ाया जाना चाहिए।
स्क्रीन के बाईं ओर एक गर्त और दाईं ओर एक शिखर के साथ एक संपूर्ण प्रवेश चार्ट प्रदर्शित करना, सही परीक्षण है!
उपकरण पर एकमात्र भौतिक बटन "स्टार्ट" फ़ंक्शन भी है, जो उपकरण पैनल के पीछे स्थित है।
7. उपकरण के दाहिने पिछले हिस्से में तीन कोर एविएशन प्लग को बाहरी स्टार्ट स्विच से जोड़ा जा सकता है।
8. उपकरण परीक्षण गति चयन इंटरफ़ेस में प्रवेश करने के लिए "सेटिंग्स" पर क्लिक करें, जिसमें चुनने के लिए तीन स्तर हैं: 5ms/dot, 10ms/dot, और 20ms/dot। यदि 5ms/dot चुना गया है, तो उच्चतम परीक्षण की अवधि लगभग 10 सेकंड है।

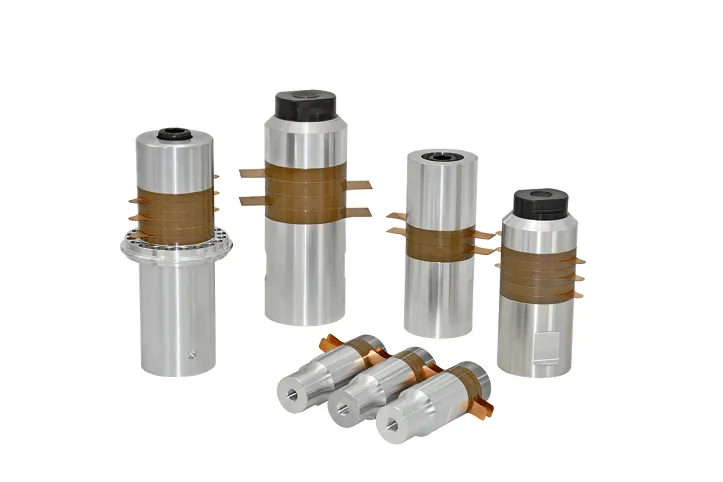

आवेदन पत्र:
